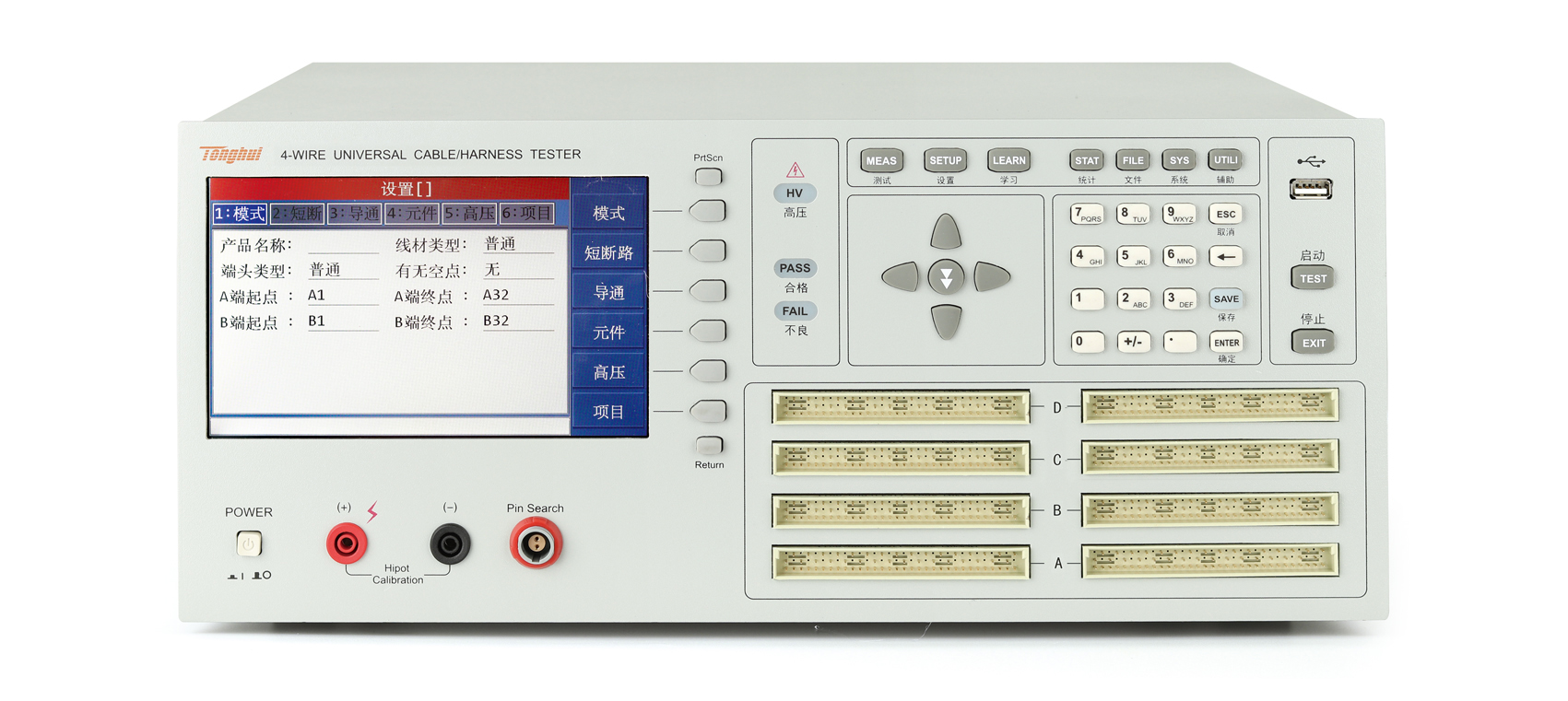

TH8603-4 *線材綜合測試儀
■7寸TFTLCD真彩顯示器，800X480分辨率，16位色。
■內部存儲空間3M
■支持U盤存儲測試文件
■一鍵截屏功能，圖片自動存儲至U盤
■可通過U盤在線升級程序
■中英文可選操作界面
■最大提供512路通道，分為A、B、C、D共4排插槽
■提供優秀可靠的電弧偵測功能
■測試電阻、電容、二極管等元件，采用了四端測試技術，測試精度更高；采用了電壓電流分離并行采樣技術，采樣數據更快
■支持Typec相關線材測試，提供了整套測試方案，加入了元件一鍵設定功能。
■內設一個獨立的直流恒流源，最大可以提供10A恒流源用于測線試壓降
■內設一個獨立的讀寫芯片的模塊，檢測線材中的芯片是否正常
■支持連接頭測試，提供了多產品測試功能，以及每個產品的信號輸出。
■支持多文件測試，為復雜線材提供更多更靈活的測試方案。
■HANDLER接口，支持16路輸出，選配均為繼電器驅動，同時用戶可以自由定義每路的信號和電平
■通訊指令提供了SCPI指令系統
■提供儀器自檢功能以及維修功能，可以進行在線排查儀器故障
■通訊和IT電話線、網絡連接線、多股連接線、手機屏線、TYPE-C數據線、USB數據線、筆記本電腦屏線、HDMI連接線、VGA連接線、IDE硬盤連接線、SATA硬盤連接線等
■汽車電子
ECU連接線、汽車線束、導航連接線、導航屏線、車載電子產品連接線、音視頻連接線
■電子工業
排線、扁平線、接插件、電源線、多路開關、RS232連接線、
GPIB連接線、USB延長線、多芯插座
■元器件
無源器件：電容、電感，電阻，二極管，電容極性、壓降
■安規測試交流耐壓、直流耐壓、絕緣絕緣
參數 | TH8603-4 | ||
測試腳位Pin | 512 | ||
測試信號源 | 交流信號源 | 頻率 | 50Hz-100kHz，精度0.02% |
幅度 | 0-1Vrms,精度10% | ||
直流信號源 | 電壓 | 0-5V，精度10%±1個字 | |
電流 | 1-15mA，精度10%±1個字 | ||
通道板通斷掃描信號源 | 5Vdc | ||
電容測量 | 1nF-1000μF，精度：10%±1個字 | ||
直流電阻DCR | 10mΩ-1MΩ，精度：5%±1個字 | ||
導通/瞬通 | 0.1Ω-950Ω，精度：5%±1個字 | ||
斷短路 | 1kΩ-50kΩ，精度：10%±1個字 | ||
二極管測試 | 0-10V，精度：10%±1個字 | ||
直流耐壓 | 電壓 | 5V-1000V，精度：5V-100V10%±1個字，100V-1000V5%±1個字 | |
電流 | 1uA-1000uA，精度：10%±5個字 | ||
交流耐壓 | 電壓 | 50V-750V，精度：50V-00V10%±1個字，100V-1000V5%±1個字 | |
電流 | 0.01mA-5mA，精度：10%±5個字 | ||
絕緣電阻 | 電壓 | 5V-1000V | |
電阻 | 1MΩ-1GΩ，精度：10%±5個字 | ||
測試速度 | 瞬間斷短路：20ms（512點） | ||
測試速度基本值：100ms | |||
