溫度變送器技術參數及注意事項

                              溫度變送器技術參數及注意事項

技術參數

1、熱電偶溫度變送器技術指標

※輸入

輸入類型：K、E、S、B、T、J等型熱電偶

溫度量程范圍：（如下圖）

輸入阻抗：≥20KΩ

冷端溫度補償：-15～+75℃

※輸出

輸出電流：4～20mA

輸出回路供電：12～30VDC

最小工作電壓：12VDC

負載電阻與供電電源的關系：

※綜合參數

標準精度：±0.2%

溫度漂移：基本誤差/10℃

熱電阻引線補償：±0.1%（0～10Ω）

負載變化影響：±0.1%（允許負載范圍內）

電源變化影響：±0.1%（12～30V）

開機響應時間：<1S（0～90%）

工作環境溫度：-20～+70℃

防護等級：IP00/IP54（傳感器防護等級決定）

電磁兼容：符合IEC61000,EN61000

2、熱電阻溫度變送器技術指標

※輸入

溫度量程范圍：Pt100：-200～850℃ Cu50：-50～150℃

最小溫度量程：50℃

引線電阻：≤10Ω

※輸出

輸出電流：4～20mA

輸出回路供電：12～30VDC

最小工作電壓：12VDC

負載電阻與供電電源的關系：

負載電阻（包括引線電阻）=供電電源（V）-12（V）/0.02A

※綜合參數

標準精度：±0.2%（參見選型表）注：需要高精度可訂制

溫度漂移：基本誤差/10℃

熱電阻引線補償：±0.1%（0～10Ω）

負載變化影響：±0.1%（允許負載范圍內）

電源變化影響：±0.1%（12～30V）

開機響應時間：<1S（0～90%）

工作環境溫度：-20～+70℃

防護等級：IP00/IP54（傳感器防護等級決定）

電磁兼容：符合IEC61000,EN61000

外型圖

模塊式溫度變送器外形結構圖

導軌式溫度變送器外形結構圖

優勢分析

模擬型

● 精度高

● 量程、零點外部連續可調

● 穩定性能好

● 正遷移可達500%、負遷移可達600%

● 二線制、三線制、四線制

● 阻尼可調、耐過壓

● 固體傳感器設計

● 無機械可動部件、維修量少

● 重量輕（2.4kg）

● 全系列統一結構、互換性強

● 小型化（166mm總高）

● 接觸介質的膜片材料可選

● 單邊抗過壓強

● 低壓澆鑄鋁合金殼體

智能型

●超級的測量性能，用于壓力、差壓、液位、流量測量

●數字精度：+（-）0.05%

●模擬精度：+（-）0.75%+（-）0.1%F.S

●全性能：+（-）0.25F.S

●穩定性：0.25% 60個月

●量程比：100：1

●測量速率：0.2S

●小型化（2.4kg）全不銹鋼法蘭，易于安裝（見圖右）

●過程連接與其它產品兼容，實現最佳測量

●采用H合金護套的傳感器（專利技術），實現了優良的冷、熱穩定性

●采用16位計算機的智能變送器

●標準4-20mA，帶有基于HART協議的數字信號，遠程操控

●支持向現場總線與基于現場控制的技術的升級。

注意事項

    溫度變送器的供電電源不得有尖峰，否則容易損壞變送器。變送器的校準應在加電5分鐘后進行，并且要注意當時環境溫度。測高溫時(>>100℃)傳感器腔與接線盒間應用填充材料隔離，防止接線盒溫度過高燒壞變送器。在干擾嚴重的情況下使用傳感器，外殼應牢固接地避免干擾，電源及信號輸出應采用Ф10屏蔽電纜傳輸，壓線螺母應旋緊以保證氣密性。只有RWB型溫度變送器有0~10mA輸出，為三線制，在量程值的5%以下,由于三極管的關斷特性造成不線性。溫度變送器每6個月應校準一次，如果DWB因受電路限制不能進行線性修正，最好按說明選擇量程以保證其線性。

數據顯示不準的原因

1.線路長，信號衰減；
　　2.線路阻抗不匹配；
　　3.信號受干擾，沒有屏蔽；

一體化溫度變送器

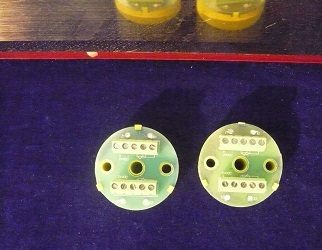

    一體化熱電阻溫度變送器是體積比較小的、可以安裝到熱電阻的接線盒內的溫度變送器。一體化溫度變送器一般由測溫探頭（熱電偶或熱電阻傳感器）和兩線制固體電子單元組成。采用固體模塊形式將測溫探頭直接安裝在接線盒內，從而形成一體化的變送器。一體化溫度變送器一般分為熱電阻和熱電偶型兩種類型。

熱電阻溫度變送器是由基準單元、R/V轉換單元、線性電路、反接保護、限流保護、V/I轉換單元等組成。測溫?zé)犭娮栊盘栟D(zhuǎn)換放大后，再由線性電路對溫度與電阻的非線性關系進行補償，經V/I轉換電路后輸出一個與被測溫度成線性關系的4～20mA的恒流信號。

    熱電偶溫度變送器一般由基準源、冷端補償、放大單元、線性化處理、V/I轉換、斷偶處理、反接保護、限流保護等電路單元組成。它是將熱電偶產生的熱電勢經冷端補償放大后，再帽由線性電路消除熱電勢與溫度的非線性誤差，最后放大轉換為4～20mA電流輸出信號。為防止熱電偶測量中由于電偶斷絲而使控溫失效造成事故，變送器中還設有斷電保護電路。當熱電偶斷絲或接解不良時，變送器會輸出最大值（28mA）以使儀表切斷電源。

    一體化溫度變送器具有結構簡單、節省引線、輸出信號大、抗干擾能力強、線性好、顯示儀表簡單、固體模塊抗震防潮、有反接保護和限流保護、工作可靠等優點。

    一體化溫度變送器的輸出為統一的4～20mA信號；可與微機系統或其它常規儀表匹配使用。也可應用戶要求做成防爆型或防火型測量儀表。
